| ПРОЕКТЫ ЯХТ |
|
 |

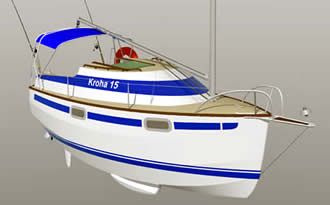

Яхта пико-крейсер КРОХА-15
LOA = 4.48м (длина наибольшая корпуса)
BOA = 2.12м (ширина наибольшая)
LWL = 4.30м (длина по ватерлинии)
BWL = 1.90м (ширина по ватерлинии)
Displ.= 0.97т (водоизмещение)
Draft = 0.85м (осадка)
Ballast = 0.35т (балласт в киле с бульбом)
Sail area = 14.8м² (площадь парусности)
Смотреть проект яхты>>>
Смотри яхту 1 в постройке >>>
Смотри яхту 2 в постройке >>>
Смотри яхту 3 в постройке >>> |
Проект небольшой крейсерской яхточки с постоянным килем и корпусом шарпи из фанеры. Такая самодельная яхта может быть построена в стандартном гараже. Несмотря на скромные размеры яхта предлагает неплохой комфорт для небольшой семьи в круизном плавании или на прогулке выходного дня. Благодаря постоянному балластному килю яхта безопасна в плохую погоду на открытых акваториях. Надежная и простая в управлении яхта, благодаря закруткам работа с парусами осуществляется не выходя из кокпита. Внутри на ночлег может расположиться до 4 чел. Оборудована камбузом и изолированным гальюном.Перевозка на трейлере предусмотрена. |
 |

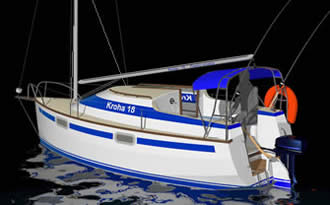

Яхта мини-крейсер КРОХА-18
LOA = 5,43м (длина наибольшая корпуса)
BOA = 2.12м (ширина наибольшая)
LWL = 4.74м (длина по ватерлинии)
BWL = 1.90м (ширина по ватерлинии)
Displ.= 1,3т (водоизмещение полное)
Draft = 0.6м (осадка)
Ballast = 0.40т (балласт в киле с бульбом)
Sail area = 20,0м² (площадь парусности)
Смотреть проект яхты>>>
Смотри яхту 1 в постройке >>>
Смотри яхту 2 в постройке >>>
Смотри яхту 3 в постройке >>> |
Удлиненный до 5.5 метров вариант яхты Кроха 15. Предоставляет больше пространства внутри и в кокпите. Яхту можно построить как с плавниковым постоянным килем, так и с длинным брусковым килем с уменьшенной осадкой. Габариты корпуса позволяют строить яхту в гараже. |
 |

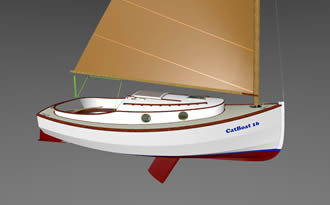

Крейсерский швертбот Кэтбот-16
LOA = 5,0м (длина корпуса наибольшая)
BOA = 2.32м (ширина наибольшая)
LWL = 4.85м (длина по ватерлинии)
BWL = 1.90м (ширина по ватерлинии)
Displ.= 0.7 - 1.0т (водоизмещение порожнем/полное)
Draft = 0.34м-1.0м (осадка корпусом/швертом)
Ballast = 0.14т (балласт вкорпусе)
Sail area = 18,0м² (площадь гафельного грота)
Смотреть проект швертбота >>>
Смотри постройку кэтбота>>>
Смотри швертбот в постройке >>> |
Проект швертбота для круиза на уикэнд Catboat-16 - хороший выбор швертбота для самостоятельной постройки. Кэтбот (Catboat) - классический тип небольших яхт с малой осадкой, большой шириной корпуса, убирающимся швертом и простым вооружением Кэт с одим парусом и свободно стоящей мачтой. Идеально подходит для прогулок выходного дня, а в крейсерском варианте с рубкой, и для круизов с небольшим экипажем. Спальные места на 2-3 человека, камбуз, биотуалет. Поворотный шверт дает возможность подхода к отмелому берегу. В проекте два варианта корпуса - шарпи из фанеры или круглоскулый с реечной обшивкой. Можно построить в гараже 6х3. Перевозка на трейлере возможна. |
 |

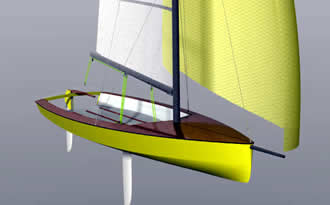

Швертбот Динги SD-12
LOA = 3,6м (длина корпуса)
BOA = 1,4м (ширина наибольшая)
LWL = 3,6м (длина по ватерлинии)
BWL = 1.15м (ширина по ватерлинии)
Weight.= 50 кг (вес корпуса)
Draft = 0.1 - 1,0м (осадка корпусом/швертом)
Sail area = грот 8,8м² (площадь парусности)
Смотреть проект швертбота динги >>> |
Скоростной парусный швербот динги с легким корпусом из фанеры предназначен для гонок и развлечений любителями экстремального сэйлинга, глиссирования на трапеции, а также прогулок выходного дня под парусом.
Швертбот оснащен кинжальным швертом и съемным рулем на транце. Парусное вооружение - грот 8,8 м2 на мачте (со стоячим такелажем) высотой 6м. На выдвижном бушприте можно нести парус геннакер площадью до 10м2. Оптимальный экипаж лодки под парусами 1 человек. Лодка отлично ходит в лавировку и устойчива на попутных курсах. Швертбот можно построить в гараже 6х3. Перевозка на крыше авто. |
 |

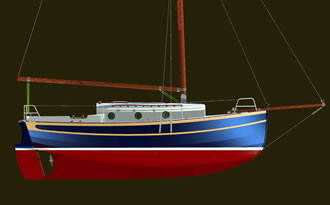

Гафельный тендер БИТ-22
LOA = 6,7м (длина наибольшая корпуса)
BOA = 2.5м (ширина наибольшая)
LWL = 6,1м (длина по ватерлинии)
BWL = 2,06м (ширина по ватерлинии)
Displ.= 1.8/2,2т (водоизмещение порожнем/полное)
Draft =0.8м килевой: 0.68м-1,73м (осадка килем / швертом)
Ballast = 0.80т (балласт в длинном киле)
Sail area = 27,0м² (площадь парусности)
Смотреть проект яхты>>>
См. яхту в постройке 1 См. яхту в постройке 2 |
Проект г афельного трейлерного тендера 6.7 метров - отличный небольшой мореходый семейный парусный круизер классического стиля. Лодки подобного проекта показали себя надежным и предсказуемым судном для плаваний в прибрежных морских акваториях (Категория C) с хорошим комфортом под палубой. Благодаря длинному килю яхта устойчива на курсе, а умеренная осадка позволяет подходить близко к отмелому берегу. Конструкция корпуса деревянная. обшивка шарпи из фанеры. Под палубой спальные места для 4 чел, обеденный стол, камбуз, изолированный гальюн. Стационарный двигатель 9-13 л.с. очень пригодится на реках с сильным течением. |
 |

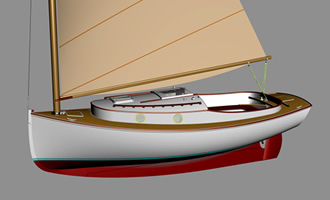

Крейсерский Кэтбот-23
LOA = 6,78м (длина корпуса наибольшая)
BOA = 2.43м (ширина наибольшая)
LWL = 5.9м (длина по ватерлинии)
BWL = 2.05м (ширина по ватерлинии)
Displ.= 1.8 - 2.2т (водоизмещение порожнем/полное)
Draft = 0.85м- (осадка макс. килем кормой)
Ballast = 0.6т (балласт в киле)
Sail area = 28,0м² (площадь гафельного грота)
Смотреть проект швертбота >>>
См. яхту в постройке |
Кэтбот 23 - крейсерский кэт для круиза на уикэнд - хороший выбор судна для самостоятельной постройки. Кэтбот с одим парусом на свободно стоящей мачтой, весьма распространен. Идеально подходит для прогулок выходного дня, а в крейсерском варианте с рубкой, и для непродолжительных круизов с небольшим экипажем. Длинный киль с небольшой осадкой повышает качество хода лодки против ветра и дает возможность подхода к отмелому берегу. Двигатель малой мощности (до 13л.с.), стационарно установленный под кокпитом, работает на складной двухлопастной гребной вит. Можно применить подвесной мотор 5л.с. на траце. Трейлерный автогабарит |
 |

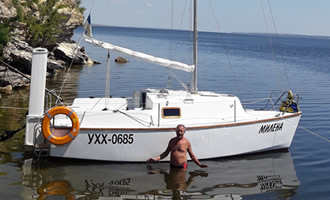

Швертбот трейлерный Милена-6
LOA = 6,0м (длина корпуса наибольшая)
BOA = 2.4м (ширина наибольшая)
LWL = 5.7м (длина по ватерлинии)
BWL = 2.25м (ширина по ватерлинии)
Displ.= 0.6 -1,2т (водоизмещение порожнем/полное)
Draft = 0.25/1,4м- (осадка корпуслм/швеотом)
Ballast = 0.2т (балласт в трюме)
Sail area = 24,0м² (площадь парусов)
Смотреть проект яхты>>> |
Проект Милена-6 - крейсерский швертбот 6 метров для круиза на уикэнд - хороший выбор судна для самостоятельной постройки. Идеально подходит для прогулок выходного дня, а в крейсерском варианте для непродолжительных круизов на неделю с небольшим экипажем. Обводы судна типа шарпи с 2 скулами, Просторный кокпит длиной 2 метра, потопчины по борту и палуба в носу, огражденные лееерами, создают достаточный комфорт и безопасность для экипажа из 4-5 чел.
Лодка деревянная, обшивка корпуса из фанеры, Автогабарит. Швертбот был испытан в плаваниях по Днепру и Днепровскому лиману, в том числе и в свежую погоду, и показал свою надежность и хорошие ходовые качетва в походах и парусных регатах. |
 |

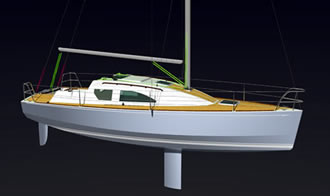

Швертбот трейлерный ТЕMPRO-25
LOA = 7.6м (длина корпуса наибольшая)
BOA = 2,5м (ширина наибольшая)
LWL = 6,7м (длина по ватерлинии)
BWL = 2.0м (ширина по ватерлинии)
Displ.= 1,6/2,1т (водоизмещение порожним/полное)
Draft = 0,68/1,5м (осадка)
Ballast = 0.7т (в килевом варианте)
Sail area = 29.0м² (площадь парусности)
Смотреть проект яхты>>>
См. яхту в постройке 1 См. яхту в постройке 2 |
Проект Крейсерско-гоночный швертбот-компромисс с большим скоростным потенциалом и возможностью перевозки на трейлере. Имеется также вариант с постоянным килем, более морской и мореходный. При сравнительно небольших размерах яхта имеет все необходимое для комфортабельного и безопасного семейного круизинга по рекам, водохранилищам и прибрежным зонам морей. Спальные места для 4-5 чел, камбуз, гальюн. Яхта обладает хорошим гоночным потенциалом. Корпус шарпи из фанеры. Возможна также постройка круглоскулого корпуса яхты с ламинированной обшивкой из рейки - хороший выбор яхты для гонщиков в четвертонном классе яхт. |
 |

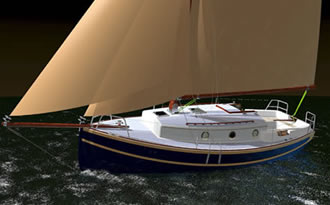

Гафельный тендер БИТ-26
LOA = 8.0м (длина наибольшая)
BOA = 2.9м (ширина наибольшая)
LWL = 7.3м (длина по ватерлинии)
BWL = 2.4м (ширина по ватерлинии)
Displ.= 3.4/4.0т (водоизмещение порожнем/полное)
Draft = 0.77/1.9м (осадка корпусом/швертом)
Ballast = 1.4т (балласт в фальшкиле корпуса)
Sail area = 35.0 м² (площадь парусности)
Смотреть проект яхты>>>
См. яхту в постройке 1 См. яхту в постройке 2 |
Проект Гафельный тендер 8 метров - отличный мореходый семейный круизер в классическом стиле дизайна. Лодка подобного проекта показала себя надежным, комфортабельным и предсказуемым судном для плаваний на открытых акваториях с хорошим уровнем комфорта. Под палубой все условия для обитания 5 человек. Конструкция яхты деревянная, с двумя вариантами корпуса - шарпи с обшивкой из фанеры и круглоскулый реечный корпус. Лодка очень красива, и на фоне однотипных яхт современного дизайна линии ее корпуса и гафельное вооружение с деревянным рангоутом будут привлекать к себе всеобщее внимание и уважение. |
 |

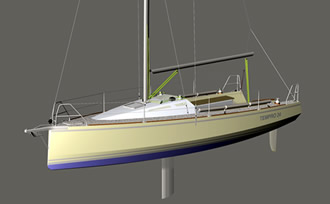

Швертбот трейлерный ТЕMPRO-24
LOA = 7.3м (длина корпуса наибольшая)
BOA = 2,45м (ширина наибольшая)
LWL = 7,0м (длина по ватерлинии)
BWL = 2.0м (ширина по ватерлинии)
Displ.= 1,0/1,8т (водоизмещение порожним/полное)
Draft = 0,3/1,5м (осадка)
Ballast = 0.3т (в трюме)
Sail area = 30.0м² (площадь парусности)
Смотреть проект яхты>>> |
Прогулочно-гоночный швертбот с фанернм корпусом шарпи с большим скоростным потенциалом и возможностью перевозки на трейлере. При сравнительно небольших размерах швертбот имеет все необходимое для комфортабельного и безопасного семейного плавания на уик-энд по рекам, водохранилищам и прибрежным зонам морей и участия в клубных регатах. Внутренняя планировка, хотя и спартанская, создает достаточные удобства для экипажа на прогулке или в гонке. Эффективное и простое в обслуживании топовое парусное вооружение и рациональные с гидродинамической точки зрения обводы корпуса делают 7,3-метровый трейлерный швертбот серьезным соперником в парусных гонках для яхт четверьттонного класса |
 |
Яхта крейсерско-гоночная S8.6
LOA = 8.69м (длина наибольшая)
BOA = 3.06м (ширина наибольшая)
LWL = 7.8м (длина по ватерлинии)
BWL = 2.55м (ширина по ватерлинии)
Displ.= 3.1/3.5т (водоизмещение)
Draft = 0,79/2.0м (осадка) компромисс; 0,4м - швертбот: 1.6м - килевая яхта
Ballast = 1.1т (в килевом варианте)
Sail area = 36.3м² (площадь парусности)
Смотреть проект |
Проект яхты 8 метров . Яхта предназначена для комфортабельного семейного круизинга по рекам, водохранилищам и прибрежным зонам морей. Эффективное и простое в обслуживании топовое парусное вооружение делает яхту хорошим конкурентом в парусных гонках для яхт полутонного класса. Три отдельные каюты плюс салон, гамбуз и гальюн создают достаточные удобства для экипажа до 6 человек в многодневном круизе. Разработано три варианта судна - килевая яхта с постоянным плавниковым балластным килем (наиболее мореходная), швертбот-компромисс и "чистый" швертбот со швертовым колодцем в корпусе. Конструкция яхты деревянная. с реечной обшивкой. |
 |

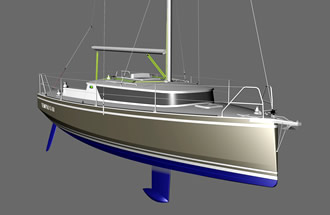

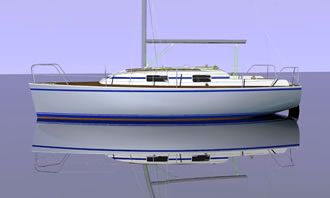

Яхта крейсерско-гоночная TEMPRO 30
LOA = 9.2м (длина корпуса наибольшая)
BOA = 3,4м (ширина наибольшая)
LWL = 9,2м (длина по ватерлинии)
BWL = 2.9м (ширина по ватерлинии)
Displ.= 3,2/4,0т (водоизмещение порожним/полное)
Draft = 1,6м (осадка)
Ballast = 0.9т (в киле с бульбом)
Sail area = 49.0м² (площадь парусности)
Смотреть проект >>>
Смотреть постройку яхты |
Проект Крейсерско-гоночночная 9-метровая яхта (фанерный корпус шарпи) Темпро 30 с большим скоростным потенциалом и привлекательным современным внешним видом. При сравнительно небольших размерах яхта имеет все необходимое для комфортабельного и безопасного семейногоили спортивного плавания по рекам, водохранилищам и прибрежным зонам морей, а также успешного участия в регатах и гонках парусных яхт. Внутренняя планировка создает достаточные удобства для экипажа из 6 человек в многодневном круизе. Постройка такой яхты кроме всего прочего, может также заинтересовать самостройщика своей технологичностью и экономической выгодностью изготовления фанерного корпуса шарпи |
 |

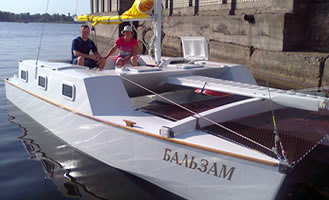

Катамаран прогулочный Бальзам 6м
LOA = 6,0м (длина корпуса наибольшая)
BOA = 3.22м (ширина габаритная наибольшая)
Displ.= 0.5 -1,0т (водоизмещение порожнем/полное)
Draft = 0.21/0,8м- (осадка корпусом/швертом)
Ballast = - (балласт в трюме)
Sail area = 21,0м² (площадь парусов)
Смотреть проект катамарана парусного>>> |
Проект Катамаран Бальзам - крейсерский парусный катамаран 6 метров для круиза на уикэнд. Проект для самостоятельной постройки из фанеры. Катамаран разборный. Отдельные части: корпус левый, корпус правый, носовая балка, центральная балка, кормовая балка, моторная рама, настил дна кокпита, площадка-бушприт, рули, шверты, мачта с такелажем, гик, паруса, якоря, концы и другое снабжение. Два опускаемых шверта по бортам поплавков позволяют ходить острыми курсами под парусами. Благодаря простоте парусного вооружения, лодкой легко управляет один человек. Надежныя, простой в управлении катамаран может быть доставлен на любую акваторию на трейлере за легковым автомобилем (автогабарит) |
 |

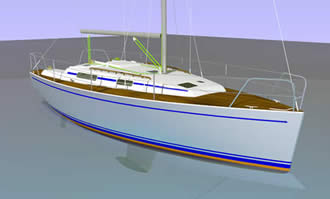

Яхта круизно-гоночная S-9.9 Ольга
LOA = 9.96м (длина наибольшая)
BOA = 3.23м (ширина наибольшая)
LWL = 9.3м (длина по ватерлинии)
BWL = 2.73м (ширина по ватерлинии)
Displ.= 5,3т (водоизмещение полное)
Draft = 1.75м (осадка)
Ballast = 1.6т (балласт в киле с бульбом)
Sail area = 56.0м² (площадь парусности)
Смотреть проект яхты>>>
См. яхту в постройке 1 См. яхту в постройке 2 |
Проект Круизно-гоночная 10-метровая деревянная яхта морского района плавания, с высокой степенью мореходности и безопасности, предоставляющая достаточный комфорт для большой семьи или 2-3 семейных пар. Внутренняя планировка предлагает 3 отдельные 2-х местные каюты (носовая и две побортно в корме), просторный салон, камбуз, штурманский уголок и гальюн с душем. 8 спальных мест. Удобный, просторный и безопасный кокпит и палуба ограждены реллингами и леерным ограждением. Два типа рулевого управления - румпельное и со штурвалом могут быть выбраны по желанию заказчика. Яхта деревянная с реечной обшивкой корпуса. |
 |

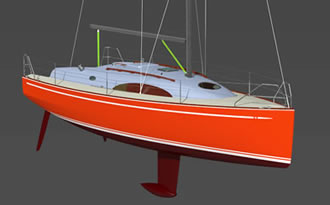

Яхта гоночно-крейсерская Рута-33
LOA = 9.94м (длина наибольшая)
BOA =3.4м (ширина наибольшая)
LWL = 9.75м (длина по ватерлинии)
BWL = 2.6м (ширина по ватерлинии)
Displ.= 4.6т (водоизмещение полное)
Draft = 1.78м (осадка)
Ballast = 1.5т (балласт в киле с бульбом)
Sail area = 58.2м² (площадь парусности)
Смотреть проект >>>
См. яхту в постройке 1 См. яхту в постройке 2
См. яхту в постройке 3 |
Проект гоночно-круизной 10-метровой яхты легкого водоизмещения для быстрой езды с высоким уровнем комфорта на борту. Современный дизайн рубки и корпуса, его обводы в cтиле OPEN, эффективное парусное вооружение шлюпом, плавниковый киль с бульбом и два руля обеспечивают высокий скоростной потенциал яхты и будут привлекательны для любителей парусных крейсерских гонок на любых акваториях. В то же время, под палубой мы видим хороший комфорт - две изолированные каюты, просторный салон, два гальюна, камбуз и штурманский уголок. Просторный кокпит. Яхта деревянной конструкции - реечная ламинированная обшивка корпуса и рубки, палуба из фанеры. |
 |

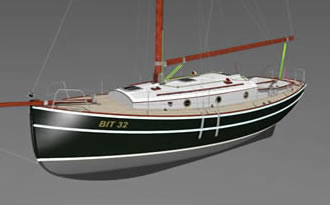

Гафельный тендер БИТ-33
LOA = 9.9м (длина наибольшая по палубе)
BOA = 3.17м (ширина наибольшая)
LWL = 8.8м (длина по ватерлинии)
BWL = 2.77м (ширина по ватерлинии)
Displ.= 5.1 - 6.0т (водоизмещение порожнем/полное)
Draft = 1.0м (осадка)
Ballast = 2.5т (балласт в брусковом киле)
Sail area = 53м² (площадь парусности)
Смотреть проект яхты>>>
Смотри яхту в постройке 1
Смотри яхту в постройке 2 |
Проект яхты Гафельный тендер 10 метров- надежный мореходый семейный круизер открытого моря в классическом стиле. Благодаря длинному килю яхта устойчива на курсе, а умеренная осадка до 1 м позволяет исследовать мелководные акватории и подходить близко к берегу. Яхта имеет гафельное парусное вооружение с деревянной мачтой. Внешний вид под старину очень красив, и такая самодельная яхта будет привлекать к себе большое внимание. Внутреннее обустройство предполагает все необходимые удобства и комфорт для жизни на борту 5 человек. Постройка такой яхты под силу любителям и может заинтересовать самостройщика - почитателя классического стиля в яхтинге. |
 |

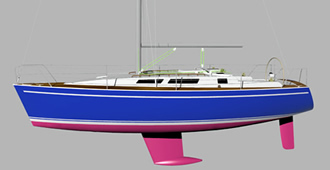

Круизная 11-метровая яхта Днепр S11
LOA = 11.0м (длина наибольшая)
BOA = 3.70м (ширина наибольшая)
LWL = 9.9м (длина по ватерлинии)
BWL = 3.2м (ширина по ватерлинии)
Displ.= 7.4т (водоизмещение)
Draft = 1.9м (осадка)
Ballast = 2.2т (балласт в киле с бульбом)
Sail area = 61.0м² (площадь парусности)
Смотреть проект яхты >>>
Смотреть яхту в постройке 1
Смотреть яхту в постройке 2 |
Проект Крейсерско-гоночная 11-метровая деревянна яхта пердназначена для крузинга, чартера и многодневных регат круизных яхт на открытых акваториях. Имеет 3 раздельные каюты, большой салон, два гальюна, камбуз и штурманский уголок и прочие удобства Просторный кокпит и палуба безопасны и имеют ограждения. Эффективное топовое парусное вооружение не требует большой заботы от экипажа.
Конструкция яхты деревянная - реечная ламинированная обшивка на шпангоутах, палуба, кокпит из фанеры. Корпус и рубка с палубой оклеены стеклопластиком. |
 |

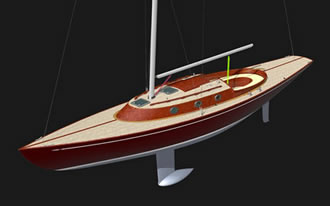

Яхта 12 метров Spiritus 41
LOA = 12.2м (длина наибольшая)
BOA = 2.5м (ширина наибольшая)
LWL = 9.0м (длина по ватерлинии)
BWL = 2.36м (ширина по ватерлинии)
Displ.=4.6т (водоизмещение)
Draft = 1.9м (осадка)
Ballast = 2.0 (балласт в киле с бульбом)
Sail area =60 м² (площадь парусности)
Смотреть проект >>>
См. яхту в постройке 1 |
Проект Гоночная винтажная яхта 12 метров Spiritus 41 с классическими обводами узкого корпуса, балластным килем с бульбом и подвесным рулем и высокоэффективным дробным парусным вооружением 7/8 обладает высокими скоростными характеристиками, с малым волнообразованием, и замечательным поведением на волне. Стильная, красивая яхта для отдыха и клубных гонок на уик-енд. 5 спальных мест, камбуз, гальюн и проч. Яхта деревянной конструкции с ламинированной реечной или шпоновой обшивкой. которую можно оставить под лак, применив породы красного дерева. |
 |

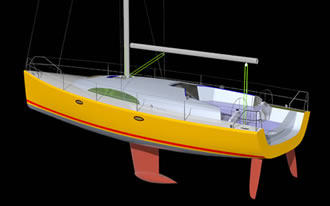

Яхта круизно-гоночная RYT-12
LOA = 11.96м (длина наибольшая)
BOA = 4.0м (ширина наибольшая)
LWL = 11.5м (длина по ватерлинии)
BWL = 3.0м (ширина по ватерлинии)
Displ.= 7.6т (водоизмещение)
Draft = 1.95м (осадка килем) 0,6-22м (швертом)
Ballast = 2.5т (балласт в киле с бульбом)
Sail area = 90м² (площадь парусности)
Смотреть проект яхты >>>
Смотри яхту в постройке 1
Смотри яхту в постройке 2 |
Проект круизно-гоночной 12-метровой деревянной яхты среднего водоизмещения. Килевая яхта с двумя рулями и эффективным парусным вооружением предназначена для морских круизов и гонок открытого моря. Под палубой расположены 3 раздельные каюты, просторный салон, гальюн, камбуз, штурманский уголок и прочие удобства, что предоставляет большой комфорт на борту экипажу до 8 человек. Яхта выглядит солидно и современно, имеет отличные ходовые качетва.В просторном кокпите на прогулке под парусом может разместиться до 12 человек. Разработан также вариант проекта яхты с падаюшим килем-швертом массой 2т и с откидными рулями на транце. Осадка 0,6 - 2,2м |
 |

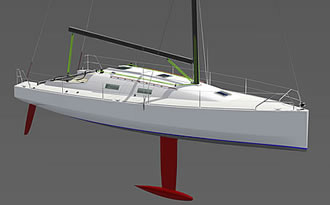

Яхта гоночно-круизная S-40
LOA = 12.16м (длина наибольшая 40 футов)
BOA = 4.4м (ширина наибольшая)
LWL = 12,1м (длина по ватерлинии)
BWL = 3.23м (ширина по ватерлинии)
Displ.= 5,4/6,4т (водоизмещение)
Draft = 2.95м (осадка)
Ballast = 2.2т (балласт в киле с бульбом)
Sail area = 115м² (площадь парусности)
Смотреть проект яхты>>>
Смотри яхту в постройке |
Проект Гоночно-крейсерская 40-футовая (12 метров) яхта легкого водоизмещения, с глубоким плавниковым килем с бульбом и двумя рулями предназначена для парусных гонок на морских и океанских акваториях с экипажем до 8 человек. Характеристики и размерения яхты соответствуют правилам 40-футового класса (International Class 40 Association) океанских гоночных яхт категории "А". Яхта обладает высокой абсолютной скоростью, вплоть до глиссирования, имеет огромный гоночный потенциал и будет востребована парусными гонщиками. Внутри яхты в крейсерских гонках экипаж из 8 человек имеет все необходимое для комфортного проживания на борту в течение длительного времени. Конструкция корпуса яхты - деревянная, ламинированная, оклеена стеклопластиком. |
 |

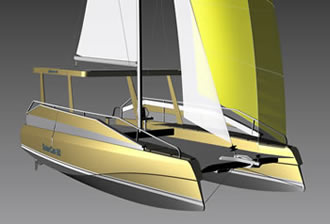

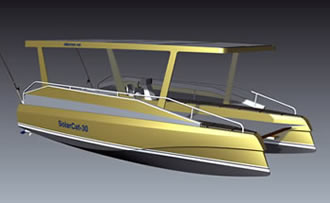

Катамаран парусный 9 метров
LOA = 9,2м (длина наибольшая)
BOA = 4.2м (ширина наибольшая)
LWL = 9,2м (длина по ватерлинии)
Displ.= 2,7/6,0т (водоизмещение порожнем/полное)
Sail Area =55м2 (парусность)
Двигатель = 6-10 кВт подвесной электродвигатель 2шт
Катамаран парусный прогулочный электро на солнечных панелях
Смотреть проект >>> |
Проект Катамаран длиной 9метров Парусный, с подвесными (или стационарными) электродвигателями с питанием от сонечных панелей и аккумуляторов. Катамаран предназначен для плавания по рекам, озерам, водохранилищам и прибрежным зонам морей. Сфера применения катамарана - прогулочное судно выходного дня, экскурсионный катамаран, судно для дайвингаи рыбалки, чартерное судно для корпоративов и дневных прогулок с компанией до 15 человек. Конструкция катамарана - фанерная с оклейкой стеклопластиком. Разработан также парусный вариант катамарана с площадью парусности 50м2.
|
 |
Яхта круизная океанская Адейра 44
LOA = 13.5м (длина наибольшая)
BOA = 4.2м (ширина наибольшая)
LWL = 11.8м (длина по ватерлинии)
BWL = 4.7м (ширина по ватерлинии)
Displ.= 12т (водоизмещение)
Draft = 1.95 -2,2м (осадка)
Ballast = 5,7т (балласт в киле с бульбом)
Sail area = 105м² (площадь парусности)
Смотреть проект яхты>>>
См. яхту в постройке 1
См. яхту в постройке 2 |
Проект 44-футовая океанская круизная яхта отвечающая требованиям безопасности, скорости и комфорта, который позволяет много лет жить на борту судна.
Конструкция и остойчивость 14-метровой яхты " соответствуют самым высоким требованиям и предписаниям. Длительные океанские круизные плавания и кругосветки по плечу такому судну. Композитная деревянно-стеклопласиковая конструкция яхты обеспечивает длительный срок службы корпуса. |
| |
| ПРОЕКТЫ ЛОДОК И КАТЕРОВ |
|
 |

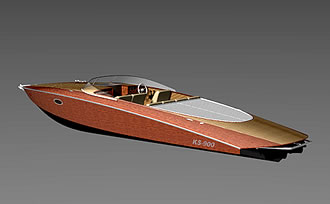

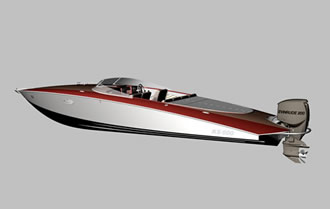

Глиссирующий катер 9 метров KS-900LOA = 8,8м (длина наибольшая)
BOA = 2,45м (ширина наибольшая)
LWL = 7,4м (длина по ватерлинии)
BWL = 2,1м (ширина по ватерлинии)
Displ.= 1,1/2,1 т (водоизмещение порожнем/полное)
Draft = 0.35 м (осадка корпусом)
Freeboard = 0.8м (надводный борт на миделе)
Двигатель = 2х150-250л.с. стационарный, водометы
Килеватость днища на транце : 18 град.
Пассажировместимость: до 8 чел
Fuel tank: 2х150л.
(топливо)
Смотреть проект катера >>>
Смотреть постройку катера>>> |
Проект - Моторный глиссирующий скоростной катер длиной 9 метров для любителей комфортабельной прогулки "с ветерком" открытых акваториях, куда его можно доставить на трейлере за легковым автомобилем. Как типичный "спидстер" лодка остнащена 2 стационарными двигателями мощностью до 250л.с.. с водометами. Катер весьма комфортабельный - просторный кокпит, носовая каюта на 2-3 спальных места. Камбуз и гальюн в каюте. Сандек в корму от кокпита. Конструкция катера фанерная. Проект катера предназначен для самостоятельной постройки любителями, его можно реализовать своими руками, получив при этом удовольствие от самого процесса постройки. |
 |
Моторный катер Р-990
LOA = 10,0м (длина наибольшая)
BOA = 2.47м (ширина наибольшая)
LWL = 9,4м (длина по ватерлинии)
BWL = 2.04м (ширина по ватерлинии)
Displ.= 2,0/3,0т (водоизмещение порожнем/полное)
Draft = 0.69м (осадка полной загрузки)
Двигатель = 20-40 л.с. стационарный
Смотреть проект катера >>> |
Проект - Моторный катер длиной 10 метров со стационарным двигателем в ретро стиле предназначен для комфортабельного плавания по рекам, озерам, водохранилищам и прибрежным зонам морей. Классика судостроения пршлого века, привлекающая самостройщиков и сегодня. Проект катера разработан по мотивам деревянных катеров Petterssen 30-х годов XX столетия - с небольшой рубкой, просторным центральным кокпитом, развитым бортом в носу и относительно узкой кормой. Такие обводы корпуса гарантируют высокую скорость, мореходность на волне и хороший, легкий и экономичный ход в водоизмещающем и переходном режиме. Катер очень стильный и красивый. |
 |
Мотолодка прогулочная Z-14
LOA = 4,1м (длина корпуса)
BOA = 1.65м (ширина наибольшая)
LWL = 3,5м (длина по ватерлинии)
BWL = 1.5м (ширина по ватерлинии)
Displ.= 0,17 / 0,65т (вес пустого корпуса / полное)
Draft = 0.16м (осадка корпусом)
Двигатель - до 40 л.с. подвесной
.
Пассажировместимость: 4 чел
Смотреть проект моторной лодки >>>
Смотри постройку лодки 1>>>
Смотри постройку 2>>> |

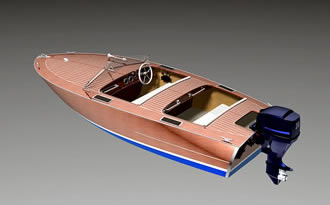

Проект винтажная моторная глиссирующая лодка из фанеры длиной 4 метра с подвесным мотором. Стилизованная под популярные в америке скоростне деревянне катера середины прошлого века . Построенная аккуратно, с сохранением структуры древесины под лаком, лодка в стиле ретро очень красиво и дорого смотрится, и без сомнения будет привлекать к себе всеобщее внимание. Обводы корпуса с малой килеватостью транца дают легкий выход на глиссирование и достижение скорости до 50 км/час при умеренной мощности подвесного мотора до 30 л.с. Конструкция лодки деревянная - обшивка корпуса из фанеры Окуме красного дерева или из простой под покраску. |
 |

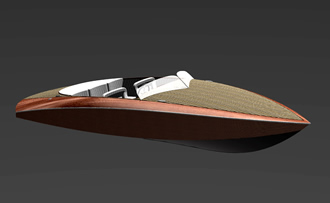

Мотолодка скоростная KS-500
LOA = 5,05м (длина наибольшая)
BOA = 2,0м (ширина наибольшая)
LWL = 4,4м (длина по ватерлинии)
BWL = 1,9м (ширина по ватерлинии)
Displ.= 0.6/0,9 т (водоизмещение порожнем/полное)
Draft = 0.22м (осадка корпусом)
Двигатель = 40 -150л.с. стационарный/подвесной
Пассажировместимость: до 5 чел
Глиссирующая скоростная мотолодка из фанеры.
Смотреть проект мотолодки >>>
Смотри мотолодку в постройке >>>
Смотри мотолодку в постройке 2 >>> |
Моторная глиссирующая скоростная моторная лодка длиной 5 метров для любителей прогулки "с ветерком" на речных и озерных акваториях, куда ее легко доставить на трейлере за легковым автомобилем. Как типичный "спидстер" лодка остнащена стационарным двигателем мощностью до 150 и более л.с.. с водометом, но можно применить и классический гребной винт или установить подвесной мотор от 40 (для скоростей до 50км/час) и до 150л.с для драйва. Любителям понравится также и стильный внешний вид лодки - для них и предназначен проект моторной лодки из фанеры для самостоятельной постройки, который можно реализовать своими руками, получив при этом удовольствие от самого процесса постройки. |
 |

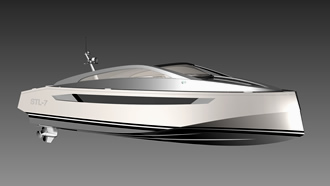

Катер скоростной морской 7 метров STL-7
LOA = 7,0м (длина наибольшая)
BOA = 2,3м (ширина наибольшая)
LWL = 6,4м (длина по ватерлинии)
BWL = 2,15м (ширина по ватерлинии)
Displ.= 1,4/2,5 т (водоизмещение порожнем/полное)
Draft = 0.45м (осадка корпусом порожнем/полное)
Freeboard = 0.83м (надводный борт на миделе)
Двигатель = 200 - 400л.с.
Смотерть проект катера >>>>
|
Трейлерный глиссирующий скоростной комфортабельный морской катер длиной 7 метров - 7-метровый вариант катера серии STL под постройку любителями из дерева и фанеры. Этот быстроходный катер класса люкс с килеватостью днища глубокое V способен быстро передвигаться в открытом море в свежую погоду. Категория плавания С. Кроме специализированных морских двигателей на катере можно применить конвертированные автомобильные двигатели. Размеры моторного отсека похволяют использовать двигатели вплоть до 6-литровых V-образных восьмициллиндровых моторов. Движителем на катере является поворотно-угловая колонка, возможна установка водомета. |
 |
Моторный катер Р-550
LOA = 5.48м (длина корпуса)
BOA = 1.38м (ширина наибольшая)
LWL = 5.20м (длина по ватерлинии)
BWL = 1.20м (ширина по ватерлинии)
Displ.= 0,6т (водоизмещение)
Draft = 0.48м (осадка)
Двигатель =12 л.с
Пассажировместимость: до 6 чел.
Смотреть проект катера >>>
|
Проект моторный катер Р-550 стилизован под небольшие катера со стационарным двигателем весьма популярные в начале прошлого века. Обшивка из красного дерева (или имитация) под лак подчеркивает ретро стиль катера и придется по душе любителям классики и винтажа. Режимы плавания катера - от водоизмещающего до переходного к глиссированию в зависимости от мощности стационарного двигателя. Катер оборудован рубкой-убежищем под носовой палубой, где можно укрыться от непогоды, приготовить еду, а двое могут переночевать на стационарных койках. Конструкция винтажного катера деревянная. |
 |
Моторный катер F 115
LOA = 11,56м (длина наибольшая)
BOA = 2.7м (ширина наибольшая)
LWL = 11,2м (длина по ватерлинии)
BWL = 2.5 м (ширина по ватерлинии)
Displ.= 4.0/6,0т (водоизмещение порожнем/полное)
Draft = 0.5м (осадка при полной загрузке)
Двигатель = 27л.с. стационарный
Катер в стиле речного буксира
Смотреть проект >>> |
Проект - Моторный катер длиной 11,5 метров со стационарным двигателем в стиле речного буксира 50-х годов прошлого столетия. Катер предназначен для комфортабельного плавания по рекам, озерам, водохранилищам и прибрежным зонам морей. Сфера применения катера - прогулочное судно выходного дня, семейный катер для дальних круизов, чартерное судно, разъездной служебный катер или для дальней рыбалки или водолазный бот.Малая осадка катера 0,5 м позволяет подходить к мелкому берегу и плавать на акваториях с малыми глубинами. Конструкция катера фанерно-деревянная -фанерная обшивка на стрингерах и переборках из фанеры. |
 |

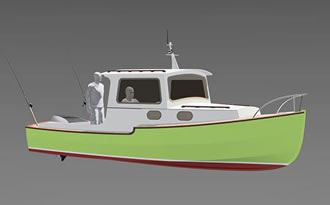

Моторный катер Краб 620
LOA = 6,2м (длина наибольшая)
BOA = 2.33м (ширина наибольшая)
LWL = 5.87м (длина по ватерлинии)
BWL = 2.1м (ширина по ватерлинии)
Displ.= 0.65/1,1т (водоизмещение порожнем/полное)
Draft = 0.25м (осадка корпусом)
Двигатель = 6 - 60 л.с. подвесной
Смотреть проект катера >>>
Смотри катер в постройке
Смотри катер в постройке 2
Смотри катер в постройке 3 |
Проект Прогулочный деревянный катер длиной 6.2 метра с подвесным иотором предназначен для плавания по рекам, озерам, водохранилищам и прибрежным зонам морей. Катер можно применять как прогулочное судно, разъездной служебный катер или рыболовный бот, а также как семейный катер для дальних круизов. В рубке под палубой спальные места на двоих-троих, камбуз, биотуалет. Большой кокпит на 6 рыбаков. Подвесные двигатели 6-60л.с. обеспечивают экономичный ход в водоизмещающем режиме до 11 км/час при 6 л.с. и до 45км/час с полной нагрузкой под 60-сильным двигателем. Катер построен из фанеры. Как построить катер см. по ссылке. Построено и спущено на воду уже несколько катеров, которые показали отличные ходовые качества. |
 |

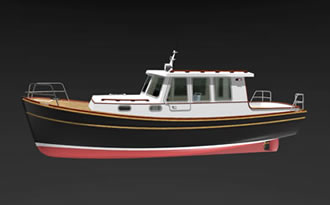

Моторный катер Краб 800
LOA = 8.0м (длина наибольшая)
BOA = 2.5м (ширина наибольшая)
LWL = 7.4м (длина по ватерлинии)
BWL = 2.2м (ширина по ватерлинии)
Displ.= 1.8/2.7т (водоизмещение порожнем/полное)
Draft = 0.66м (осадка при полной загрузке)
Двигатель = 27л.с.
Смотреть проект катера >>>
Смотри катер в постройке 1
См. катер в постройке 2
См. катер в постройке 3 |
Проект Многоцелевой водоизмещающий моторный катер длиной 8 метров при сравнительно небольших размерах является надежным мореходным судном для комфортабельного плавания по рекам, озерам, водохранилищам и прибрежным зонам морей. Катер можно использовать как прогулочное судно, как семейный катер для дальних круизов, чартерное судно, разъездной служебный катер или рыболовный бот. Главный стационарный двигатель 27л.с. обеспечивает экономичный ход до 7 узлов (13 км/час) и имеет достаточный запас мощности для увеличения скорости хода до 9 узлов (17км/час) и плавания против сильного встречного ветра и волнения. Конструкция катера деревянная. |
 |

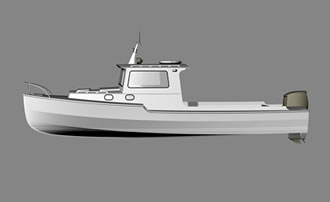

Моторный катер Краб 840
LOA = 8,4м (длина наибольшая)
BOA = 2.35м (ширина наибольшая)
LWL = 8,1м (длина по ватерлинии)
BWL = 2.15м (ширина по ватерлинии)
Displ.= 1,3/2,5т (водоизмещение порожнем/полное)
Draft = 0.3м (осадка корпусом при полной загрузке)
Двигатель = 20- 150 л.с. подвесной
Смотреть проект катера >>> |
Прогулочный деревянный многоцелевой каютный катер моторный длиной 8,4 метра с подвесным мотором это катер широкого применения предназначен для плавания по рекам, озерам, водохранилищам и прибрежным зонам морей - категори] С по ISO. Сфера применения катера - прогулочное судно, семейный катер для дальних круизов, разъездной служебный, спасательный катер или рыболовный бот для многодневной рыбалки в том числе и на открытых акваториях. Главный двигатель - подвесной двигатель от 20 л.с. обеспечивает экономичный ход в водоизмещающем режиме до 9 узлов (16км/час). Скорость катера до 55км/час возможна под 150-сильным двигателем. |
 |

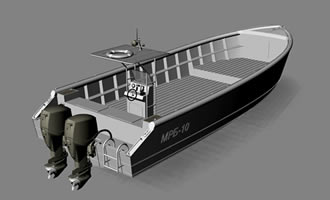

Катер скоростной рабочий 10 метров МРБ-10
LOA = 10,2м (длина наибольшая)
BOA = 3,65м (ширина наибольшая)
LWL = 9,4м (длина по ватерлинии)
BWL = 2,1м (ширина по ватерлинии)
Displ.= 3,0/10,0 т (водоизмещение порожнем/полное)
Draft = 0.3 - 0,6м (осадка корпусом порожнем/полное)
Двигатель = 2х150-250л.с. подвесные моторы
Смотреть проект катера
Смотреть постройку |
Проект Моторный глиссирующий скоростной рабочий катер длиной 10 метров предназначен для деловой деятельности на речных и морских акваториях. Сфера применения катера - скоростной рыболовный бот для промысловой рыбалки и добычи морских биоресурсов, пассажирский скоростной катер, грузовой быстроходный катер, способный глиссировать с грузом до 7 тонн, рабочий быстроходный катер для хозяйственных целей. Катер также может быть использован различными службами: военными, как патрульный катер или спасательный быстроходный катер. Используя за основу корпус катера, его можно превратить в комфортабельную быстроходную яхту, сделав соответствующие достройки и оснащение. |
 |
Моторный катер Краб 900
LOA = 9.0м (длина наибольшая)
BOA = 2.5м (ширина наибольшая)
LWL = 8.4м (длина по ватерлинии)
BWL = 2.2м (ширина по ватерлинии)
Displ.= 2,0/3,0т (водоизмещение порожнем/полное)
Draft = 0.67м (осадка при полной загрузке)
Двигатель = 27-70л.с.
Смотреть проект катера >>> |
В наличии также имеется проект водоизмещающий Моторный катер Краб 900 который является удлиненной до 9 метров версией катера Краб 800 при сохранении той же автогабаритной ширины 2.5м. Проект катера 9м может заинтересовать любителей, желающих установить более мощный и габаритный двигатель и иметь судно более крупных размеров. Увеличение размера по длине улучшает мореходные качества катера и его скорость при прочих равных условиях, а также улучшает комфорт внутри судна. и в кокпите, где может расположиться до 9 человек. Крейсерская скорость катера с двигателем 27л.с составляет: 6.9 уз (13км/час),
максимальная до 9,3 уз (17,2км/час) |
 |

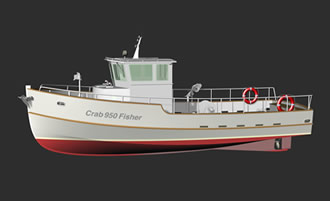

Моторный рыболовный бот Краб 950
LOA = 9.7м (длина наибольшая)
BOA = 3.35м (ширина наибольшая)
LWL = 9.4м (длина по ватерлинии)
BWL = 3.0м (ширина по ватерлинии)
Displ.= 4,0/8,0т (водоизмещение порожнем/полное)
Draft = 0.9 м (осадка при полной загрузке)
Двигатель = 50-70л.с.
Смотреть проект катера >>> |
Бот рыболовный 9,5 метра предназначен для лова рыбы кормовым тралением, закидным неводом или ставными сетями, промысловой добычи морских биоресурсов на реках, озерах, водохранилищах и в прибрежных зонах морей. Транспортировка улова на базовое судно или перерабатывающие предприятие. Емкость грузовых трюмов 3м3. Площадь рабочей палубы, не считая носовую, составляет 17м2. Район плавания судна - 2 прибрежный (категория В/С по ISO)
. Главный двигатель - судовой дизель 50-60 л.с. обеспечивает ход до 12 узлов (22км/час). Режим движения - водоизмещающий / переходной. Непотопляемость катера обеспечивается водонепроницаемыми переборками с разделением на 4 осека. |
 |

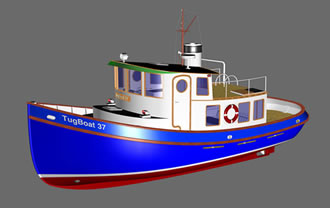

Катер в стиле буксира TubBoat - 37
LOA = 11.2м (длина наибольшая)
BOA = 3.9м (ширина наибольшая)
LWL = 10.1м (длина по ватерлинии)
BWL = 3.5м (ширина по ватерлинии)
Displ.= 7,0/7,0т (водоизмещение порожнем/полное)
Draft = 1.0 м (осадка при полной загрузке)
Двигатель = 50-100л.с.
Смотреть проект катера >>> |
Катер в стиле реторо буксира 11 метров Tugboat -37 предназначен для комфортабельного многодневного плавания по рекам, озерам, водохранилищам и прибрежным зонам морей с экипажем до 6 чел. Катер может быть использован как прогулочное судно выходного дня, как семейный катер для дальних круизов, чартерное судно, как экспедиционное судно или водолазный бот. Главный двигатель - 60-100л.с. обеспечивает экономичный ход до 8 узлов (15 км/час) и имеет достаточный запас мощности для увеличения скорости хода до 11 узлов (20км/час). Конструкция катера ламинированная из дерева и фанеры с оклейкой стеклопластиком. Дюбителям по силам построить такой катер самостоятельно при наличии базовых навыков работы с деревом |
 |

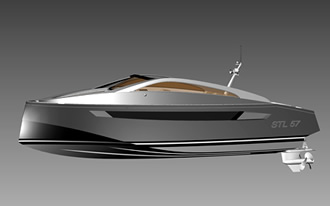

Катер скоростной 5,7 метров STL-57
LOA = 5,7м (длина наибольшая)
BOA = 2,15м (ширина наибольшая)
LWL = 5,22м (длина по ватерлинии)
BWL = 2,05м (ширина по ватерлинии)
Displ.= 0,75/1,2 т (водоизмещение порожнем/полное)
Draft = 0.4м (осадка корпусом )
Freeboard = 0.74м (надводный борт на миделе)
Двигатель = 350л.с.
Пассажировместимость: 5 чел.
Fuel tank: 2х100л.
(топливо)
Смотреть проект катера |
Проект Трейлерный глиссирующий скоростной катер длиной 5,7 метров - 5-метровый вариант катера серии STL под постройку любителями из дерева и фанеры. Быстроходный катер интересного дизайна с обратным наклоном форштевня, с килеватостью днища глубокое V способен быстро передвигаться в открытых акваториях в свежую погоду. Категория плавания С. Кроме специализированного морского двигателя с приводом на угловую колонку на катере можно применить конвертированные автомобильные двигатели. Размеры моторного отсека похволяют использовать двигатели вплоть до 6-литровых V-образных восьмициллиндровых моторов. Врзможен вариант применения подвесного двигателя на катере. Проект катера заказать на info@amariner.net |
 |

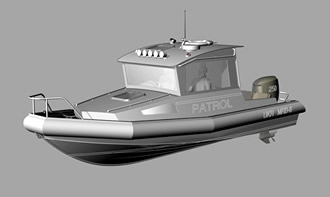

Служебный патрульный трейлерный катер MRB-6
LOA = 6,32м (длина наибольшая)
BOA = 2,48м (ширина наибольшая)
LWL = 5,19м (длина по ватерлинии)
BWL = 2,34м (ширина по ватерлинии)
Displ.= 2,0 т (водоизмещение полное)
Draft = 0.4м (осадка корпусом полное)
Freeboard = 0.5м (надводный борт на миделе)
Двигатель = 150-250л.с. подвесные моторы
Килеватость днища на транце : 17 град.
Грузоподъемность: 500 кг.
Fuel tank: 2х150л.
(топливо)
Смотреть проект катера >>> |
Проект Моторный глиссирующий скоростной служебный катер длиной 6 метров предназначен для служебной деятельности на речных и морских акваториях. Применение катера - патрульный скоростной катер для пограничной, таможенной спасательной или полицейской службы; пассажирский катер - водное такси, скоростной рыболовный катер, на котором можно быcтро добираясь до рыбных мест; прогулочный катер.
Конструкция катера предполагает возможность модификации его в судно любого типа, и в открытую прогулочную или рабочую лодку без рубки.
Катер спроектирован под постройку судна из листового материала ПНД (полиэтилен низкого давления) или из фанеры. Трейлерный автогабарит. |
 |

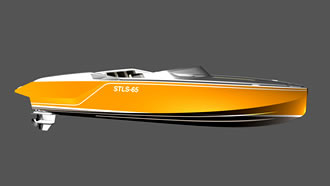

Катер скоростной морской 6,5 метров STLS-6,5
LOA = 6,7м (длина наибольшая)
BOA = 2,3м (ширина наибольшая)
LWL = 6,0м (длина по ватерлинии)
BWL = 2,1м (ширина по ватерлинии)
Displ.= 1,4/2,0 т (водоизмещение порожнем/полное)
Draft = 0.35м (осадка корпусом полное)
Freeboard = 0.73м (надводный борт на миделе)
Двигатель = 90 - 350 л.с.
Килеватость днища на транце : 17 град.
Fuel tank: 2х75л.
(топливо)
Смотреть проект катера |
Проект Трейлерный глиссирующий скоростной комфортабельный морской катер длиной 6,5 метров - вариант катера серии STLS под постройку любителями из дерева и фанеры. Катер предназначен для эксплуатации на речных, озерных и морских акваториях с большой скоростью икомфортом. Этот быстроходный катер с килеватостью днища глубокое V способен быстро передвигаться в открытых акваториях в свежую погоду. Категория плавания С. Архитектурный дизайн катера с прямым штевнем и четкими линиями стремительного корпуса выглядит современно и привлекательно.
Катер оснащен отсеками непотопляемости.
Рабочий проект катера для самостоятельной постройки может быть разработан по заказу |
 |

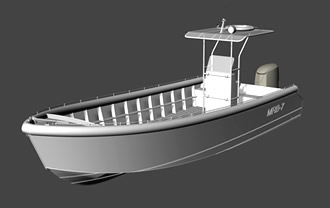

Рабочий глиссирующий катер MRB-7
LOA = 7,2м (длина наибольшая)
BOA = 2,5м (ширина наибольшая)
LWL = 6,4м (длина по ватерлинии)
BWL = 2,3м (ширина по ватерлинии)
Displ.= 1,3/4,0 т (водоизмещение порожнем/полное)
Draft = 0.30 - 0,45м (осадка порожнем/полное)
Freeboard = 0.8м (надводный борт на миделе)
Двигатель = 115-250л.с. подвесные моторы
Килеватость днища на транце : 15 град.
Грузоподъемность: до 3000 кг.
Fuel tank: 2х130л.
(топливо)
Смотреть проект катера >>> |
Проект Моторный глиссирующий рабочий катер длиной 7 метров предназначен для деловой деятельности на речных и морских акваториях, перевозки по воде различных грузов с большой скоростью. Сфера применения катера - скоростной рыболовный бот, пассажирский скоростной катер, грузовой быстроходный катер, способный глиссировать с грузом до 3 тонн, рабочий быстроходный катер для хозяйствкнных нужд.
Конструкция катера предполагает возможность модификации его в судно любого назначения, не ухудшая быстроходности.
Катер спроектирован под постройку судна из листовых материалов: фанеры, ПНД (полиэтилен низкого давления) или металла.
Катер абсолютно непотопляем.
Трейлерный автогабарит 2,5 метра. |
 |

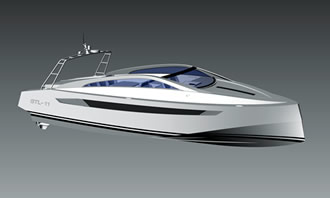

Катер скоростной морской 11 метров STL-11
LOA = 11,2м (длина наибольшая)
BOA = 3,65м (ширина наибольшая)
LWL = 10,1м (длина по ватерлинии)
BWL = 3,45м (ширина по ватерлинии)
Displ.= 6,0/8,0 т (водоизмещение порожнем/полное)
Draft = 0.52 - 0,6м (осадка корпусом порожнем/полное)
Freeboard = 1.5м (надводный борт на миделе)
Двигатель = 2х250-400л.с.
Килеватость днища на транце : 17 град.
Fuel tank: 2х450л.
(топливо)
Смотреть проект катера |
Проект Моторный глиссирующий скоростной комфортабельный морской катер длиной 11 метров предназначен для эксплуатации на речных, озерных и морских акваториях с большой скоростью и высокой степенью комфорта. . Категория плавания В (offshore). Катер оснащен двумя двигателями мощностью до 400л.с. каждый с приводом на угловые колонки или водометы.
Катер спроектирован под постройку судна из дерева и фанеры - доступных и надежных судостроительных материалов.
Технический проект и рабочие чертежи для постройки катера можно заказать на |
 |

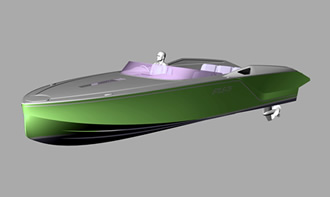

Катер скоростной морской 7,5 метров STLS-75
LOA = 7,9м (длина наибольшая)
BOA = 2,42м (ширина наибольшая)
LWL = 7,0м (длина по ватерлинии)
BWL = 2,15м (ширина по ватерлинии)
Displ.= 1,7/2,3 т (водоизмещение порожнем/полное)
Draft = 0.4м (осадка корпусом полное)
Двигатель = 100-400л.с.
Смотреть проект катера >>>
|
Проект Трейлерный глиссирующий скоростной комфортабельный морской катер длиной 7,5 метров - вариант катера серии STLS под постройку любителями из дерева и фанеры. Катер предназначен для эксплуатации на речных, озерных и морских акваториях с большой скоростью икомфортом. Этот быстроходный катер с килеватостью днища глубокое V способен быстро передвигаться в открытых акваториях в свежую погоду. Категория плавания С. Архитектурный дизайн катера с прямым штевнем и четкими линиями стремительного корпуса выглядит современно и привлекательно.
Катер оснащен отсеками непотопляемости. Рабочий проект катера для самостоятельной постройки может быть разработан по заказу |
 |
Глиссирующий катер 9 метров KS-900 OB
LOA = 8,8м (длина наибольшая)
BOA = 2,45м (ширина наибольшая)
LWL = 7,4м (длина по ватерлинии)
BWL = 2,1м (ширина по ватерлинии)
Displ.= 1,1/2,1 т (водоизмещение порожнем/полное)
Draft = 0.35 м (осадка корпусом)
Freeboard = 0.8м (надводный борт на миделе)
Двигатель = 150-350л.с. подвесной мотор на транце
Килеватость днища на транце : 18 град.
Пассажировместимость: до 9 чел
Fuel tank: 2х150л.
(топливо)
Смотреть проект катера >>>
Смотреть постройку катера>>> |
Проект - Моторный глиссирующий скоростной катер длиной 9 метров KS-900 OB - модифицированный под подвесной мотор катер KS-900 для любителей комфортабельной прогулки "с ветерком" открытых акваториях, куда его можно доставить на трейлере за легковым автомобилем. Лодка остнащена подвесным мотором мощностью 125-350л.с.. Катер весьма комфортабельный - просторный кокпит, носовая каюта на 2-3 спальных места. Камбуз и гальюн в каюте. Сандек в корму от кокпита. Конструкция катера фанерная. Проект катера предназначен для самостоятельной постройки любителями, его можно реализовать своими руками, получив при этом удовольствие от самого процесса постройки. |
 |

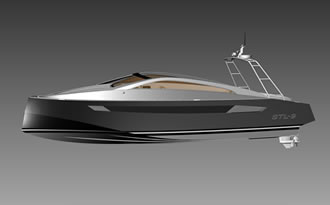

Катер скоростной морской 9 метров STL-9
LOA = 9,0м (длина наибольшая)
BOA = 2,95м (ширина наибольшая)
LWL = 8,31м (длина по ватерлинии)
BWL = 2,75м (ширина по ватерлинии)
Displ.= 2,5/4,0 т (водоизмещение порожнем/полное)
Draft = 0.55м (осадка корпусом порожнем/полное)
Freeboard = 1.0м (надводный борт на миделе)
Двигатель = 400л.с.
Килеватость днища на транце : 18 град.
Fuel tank: 2х250л.
(топливо)
Смотреть проект катера |
Проект - Моторный глиссирующий скоростной катер длиной 9 метров STL-9 - 9-метровый вариант катера серии STL под постройку любителями из дерева и фанеры.
Технический проект и рабочие чертежи для постройки катера можно заказать на
|
 |

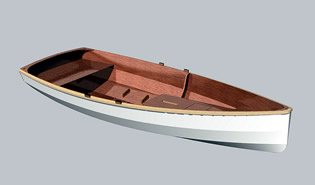

Парусно-гребная лодка SD-11
LOA = 3,35м (длина наибольшая)
BOA = 1,35м (ширина наибольшая)
LWL = 3,2м (длина по ватерлинии)
BWL = 0,97м (ширина по ватерлинии)
Hull Weight.= 50кг (вес корпуса)
Draft = 0.085м (осадка корпусом)
Sails = 5,5 м2 (парусность)
Фанерная праусно-гребная лодка Динги.
Смотреть проект лодки >>>
Смотреть постройку |
Проект Парусно-гребная лодка Динги длиной 3.3 метра с фанерным корпусом шарпи предназначена для непродолжительных прогулок выходного дня под веслами или под парусом. Лодку можно также использовать как разъездную шлюпку (динги) для связи яхт с берегом, как рыбацкую лодку, или для пляжных забав. Малый вес корпуса около 50 кг позволяет перевозить лодку на крыше автомобиля, а разборный ее вариант (из двух секций) можно погрузить в кузов мини-вэна или джипа. Лодка обладает абсолютной непотопляемостью благодаря встроенным отсекам плавучести. Лодка имеет легкий ход под веслами, а под парусом может глиссировать при свежем ветре. Как построить лодку см. проект. |
 |

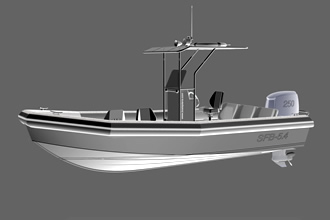

Катер скоростной рыболовный 5,4 метров SFB-5.4
LOA = 5,4м (длина наибольшая)
BOA = 2,42м (ширина наибольшая)
LWL = 4,5м (длина по ватерлинии)
BWL = 1,9м (ширина по ватерлинии)
Displ.= 1,2 т (водоизмещение полное)
Draft = 0.3м (осадка корпусом порожнем/полное)
Freeboard = 0.65м (надводный борт на миделе)
Двигатель = 200л.с. подвесной
Килеватость днища на транце : 18 град.
Fuel tank: 2х70л.
(топливо)
Смотреть проект катера |
Моторный глиссирующий скоростной катер длиной 5.4 метров предназначен для рыбалки, охоты и активного отдыха на речных и морских акваториях. Сфера применения катера - скоростной рыболовный катер на котором можно быcтро добраться до рыбных мест на открытых водоемах с волной; пассажирский скоростной катер - водное такси, прогулочный кате, буксировщик воднолыжника, патрульный скоростной катер служебный.
Катер спроектирован под технологичную постройку судна из листового материала ПНД (полиэтилен низкого давления). |
 |

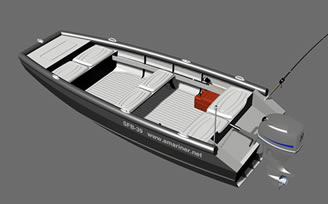

Моторная лодка 3,9 метров SFB-5.4 (ПНД)
LOA = 3,9м (длина наибольшая)
BOA = 1,62м (ширина наибольшая)
Displ.= 450 кг (водоизмещение полное)
Draft = 0.1-0,16м (осадка корпусом порожнем/полное)
Freeboard = 0.52м (надводный борт на миделе)
Двигатель = до 25л.с. подвесной
Пассажиров: до 4 чел.
Вес корпуса: 150кг.
Рыбацкая моторная лодка из ПНД
Смотреть проект лодки >>> |
Моторная лодка длиной 4 метра из полиэтилена ПНД предназначена для рыбалки, охоты и активного отдыха на речных, озерных и морских прибрежных акваториях. Лодка оснащена подвесным мотором мощностью до 25 л.с. и веслами. На лодке можно использовать подвесной электромотор. Лодка открытого типа в стиле джонбот.
Лодка построена из листового материала ПНД (полиэтилен низкого давления) методом сварки, который приобретает большую популярность в малом судостроении. С доступностью резки деталей на ЧПУ станках и технологичностью сварки ПНД материала любителю самостройщику вполне по силам построить самостоятельно 4-метровую лодку - надежную в эксплуатации, неприхотливую и ремонтопригодную, с долговечным корпусом не требующим ухода. |
 |

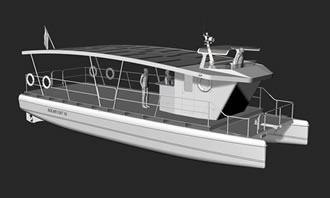

Катамаран прогулочный электро SOLAR CAT 15
LOA= 15,0м (длина наибольшая)
BOA = 4.97м (ширина наибольшая)
Displ.= 6,0/12,0т (водоизмещение порожнем/полное)
Draft = 0.69м (осадка при полной загрузке)
Двигатель =2х20 квт стационарн. электродвигатели
Cолнечные панели = 26шт: 8300Вт
Смотреть проект >>> |
Концепт-проект Катамаран 15-метровый
Рабочий проект катамарана можно заказать конструктору на |
 |
Моторная лодка 4 метра из фанеры
LOA = 3,97м (длина наибольшая)
BOA = 1,70м (ширина наибольшая)
Displ.= 530 кг (водоизмещение полное)
Draft = 0.17-0,24м (осадка корпусом порожнем/полное)
Freeboard = 0.5м (надводный борт на миделе)
Двигатель = до 25л.с. подвесной
Пассажиров: до 4 чел.
Вес корпуса: 120кг.
Прогулочная моторная лодка из фанеры
Смотреть проект лодки >>> |
Моторная глиссирующая лодка длиной 4 метра для любителей прогулки "с ветерком" на речных и озерных акваториях, куда ее легко доставить на трейлере за легковым автомобилем. Лодка оснащена подвесным мотором мощностью до 20л.с. Мотолодка в снаряженном состоянии весит менее 200 кг и имеет длину менее 4 метров, поэтому не подлежит надзору Региста. Значительная килеватость днища (16 град). на транце обеспечит мягкий ход на волне. Конструкция лодки фанерная, постройка лодки по силам любителям самостройщикам с навыками работы с деревом. |
 |

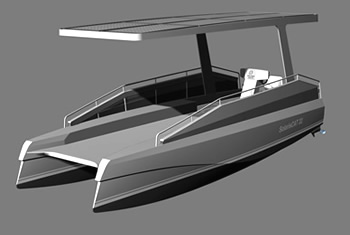

Катамаран прогулочный электро SOLAR CAT 22
LOA = 6,85м (длина наибольшая)
BOA = 2.48м (ширина наибольшая)
LWL = 6,85м (длина по ватерлинии)
Displ.= 0,7/1,8т (водоизмещение порожнем/полное)
Draft = 0.32м (осадка при полной загрузке)
Двигатель =до 10кВт подвесной электродвигатель
Accomodation: рубка , 2 спальных места в поплавках,
Камбуз: газ-плита, холодильник
Гальюн: гальюн в рубке на палубе
Смотреть проект >>> |
Катамаран длиной 6,8 метров с подвесным электродвигателем. Катамаран предназначен для плавания по рекам, озерам, защищенным водам водохранилищ и прибрежгым зонам морей. Сфера применения катамарана - прогулочное судно выходного дня,экскурсионный катамаран, чартерное судно для корпоративов и дневных прогулок с небольшой компанией до 10 человек, выездов на дайвинг и рыбалку. Конструкция катамарана - фанерная с оклейкой стеклопластиком |
 |
Катер скоростной 10 метров Classic CC-10
LOA = 10,3м (длина наибольшая)
BOA = 2,99м (ширина наибольшая)
Displ.= 2,6/3,7 т (водоизмещение порожнем/полное)
Draft = 0.5м (осадка корпусом порожнем/полное)
Freeboard = 1.0м (надводный борт на миделе)
Двигатель = 400л.с.
Килеватость днища на транце : 18 град.
Смотреть проект катера |
Проект Прогулочный катер морской 10 метров в классическом стиле деревянной/фанерной конструкции |
 |

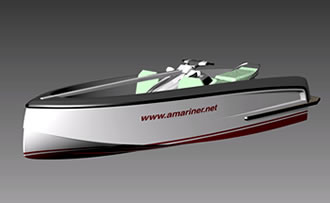

Катер прогулочный ДжетБот JB-500
LOA = 5,0м (длина наибольшая)
BOA = 2,70м (ширина наибольшая)
Displ.= 9,6/1,1 т (водоизмещение порожнем/полное)
Draft = 0.25м (осадка корпусом порожнем/полное)
Freeboard = 0,6м (надводный борт на миделе)
Двигатель = 150-300л.с.
Килеватость днища на транце : 16 град.
Пассажиров: 5+1
Смотреть проект катера |
Глиссирующий прогулочный катер длиной 5 метров для самостоятельной постройки любителями из дерева и фанеры. Катер предназначен для эксплуатации на речных, озерных и морских прибрежных акваториях. Этот быстроходный катер со стационарным двигателем и водометом может быть оснащен силовой пропульсивной установкой от гидромотоциклов различных моделей. Возможна установка автомобильного мотора и отдельно приобретенного водомета. Катер можно приспособить под установку подвесного мотора. Катер можно использовать как для прогулок на воде, так и как рыболовную или рабочую мотолодку. |
 |

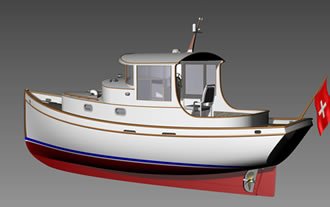

Катер моторный прогулочный каютный КРАБ-700
LOA = 6,9м (длина корпуса)
BOA = 2,48м (ширина корпуса)
Draft = 0,60м (осадка)
Displ.= 2,0т (водоизмещение)
Engine = 13-20 л.с (двигатель)
Speed = 14 км/час (скорость хода)
Пассажиров: до 6 чел.
Носовая каюта, гальюн, камбуз, рулевая рубка. кокпит
Трейлерный катер в стиле буксира
Смотреть проект >>> |
Проект водоизмещающий деревянный моторный катер длиной 7 метров со стационарным двигателем, трейлерный, в стиле буксира, при сравнительно небольших размерах интересен для комфортабельного плавания по рекам, озерам, водохранилищам и прибрежным зонам морей с небольшим экипажем. Сфера применения катера очень широка: его можно использовать как прогулочное судно, как семейный катер для дальних круизов, небольшое чартерное судно, разъездной служебный катер или рыболовный бот. Главный двигатель - Vetus 13л.с. обеспечивает экономичный ход до 6 узлов (12 км/час) и имеет запас мощности для увеличения скорости хода до 7 узлов (14км/час). Возможен вариант катера с подвесным мотором. |
 |

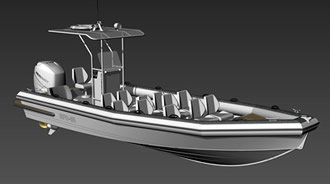

Катер прогулочный, рыбацкий 6 метров из ПНД
LOA = 6,5м (длина наибольшая корпуса)
BOA = 2,24м (ширина наибольшая)
LWL = 5,7м (длина по ватерлинии)
BWL = 1,9м (ширина по ватерлинии)
Displ.= 2,6 т (водоизмещение полное)
Draft = 0.45м (осадка корпусом )
Freeboard = 0.60м (надводный борт на миделе)
Двигатель = до 400л.с. подвесной
Пассажиров: до 12чел.
Смотреть проект >>> |
Моторный глиссирующий катер длиной 6.5 метров предназначен активного отдыха, скоростных прогулок или другой деятельности на речных, озерных и морских прибрежных акваториях. Сфера применения катера - прогулочный катер, скоростной рыболовный катер на котором можно быcтро добраться до рыбных мест на открытых водоемах с волной; пассажирский скоростной катер - водное такси, прогулочный катер, буксировщик воднолыжника, рабочий катер, патрульный скоростной катер для пограничной, таможенной спасательной или полицейской службы. Катер оснащен подвесным мотором мощностью до 350 л.с. с дистанционным управлением с поста на центральной консоли в кокпите |
 |
Катамаран прогулочный 9 метров SolarCat-30
LOA = 9,2м (длина наибольшая)
BOA = 4.2м (ширина наибольшая)
LWL = 9,2м (длина по ватерлинии)
Displ.= 2,7/6,0т (водоизмещение порожнем/полное)
Двигатель = 6-10 кВт подвесной электродвигатель 2шт
Катамаран парусный прогулочный электро на солнечных панелях
Смотреть проект >>> |
Проект Катамаран длиной 9метров с подвесными (или стационарными) электродвигателями с питанием от сонечных панелей и аккумуляторов. Катамаран предназначен для плавания по рекам, озерам, водохранилищам и прибрежным зонам морей. Сфера применения катамарана - прогулочное судно выходного дня, экскурсионный катамаран, судно для дайвингаи рыбалки, чартерное судно для корпоративов и дневных прогулок с компанией до 15 человек. Конструкция катамарана - фанерная с оклейкой стеклопластиком. Разработан также парусный вариант катамарана с площадью парусности 50м2. |
 |

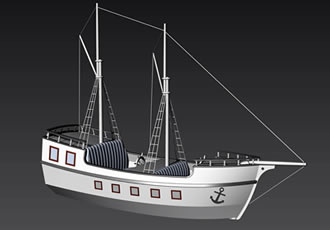

Кораблик детский КАРАВЕЛЛА-2
LOD = 2,2м (длина по палубе)
BOA = 0,8м (ширина корпуса)
Hh= 0,75м (высота корпуса)
Hf= 2,0м (высота по мачте)
LOA= 6,4м (габаритная длина по съемному бушприту)
Weight = 55 кг (вес корпуса)
Детский парусный кораблик для пляжных забав
Смотреть проект >>> |
Проект копии парусного судна "Каравелла"- детский кораблик 2 метра предназначен для пляжных забавв, катания на воде детей дошкольного и младшего школьного возраста у берега под присмотром взрослых, фотографирования, а также для обустройства детской игровой площадки или аттракциона. Полный набор чертежей для постройки своими руками двухметровой копии парусного корабля - каравеллы типа Санта Мария. Кораблик в сборе весит всего 55 кг, мачты и бушприт съемные.
Такой клоаблик принесет радость детям и взрослым и украсит ваш дворик, приусадебный участок или детский сад. |
| |
| ДРУГИЕ ПРОЕКТЫ |
|
 |

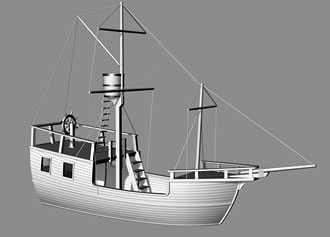

Кораблик КАРАВЕЛЛА
LOD = 5,2м (длина по палубе)
BOA = 1,88м (ширина корпуса)
Hh= 1,3м (высота корпуса)
Hf= 4,5м (высота по мачте)
LOA= 6,4м (полная длина по бушприту)
Натурная масштабная копия парусного судна "Каравелла"для детской игровой площадки.
Смотреть проект >>>
|
Проект копии парусного судна "Каравелла"для детской игровой площадкию Полный набор чертежей для постройки своими руками копии каравеллы типа Санта Мария.
Такой кораблик, размещенный на игровой площадке, принесет радость детям и взрослым и украсит ваш дворик, приусадебный участок или детский сад. Дети изучают устройство корабля, и лазая по трапам и палубам, развивают ловкость и физическую силу. Внутри кораблика,наполнив его водой, можно устроить бассейн для купания.
С постройкой кораблика можно справиться самостоятельно, материлы для кораблика самые простые - сосновые рейки, доски и водостойкая плита ОСБ 18мм толщиной. |
 |

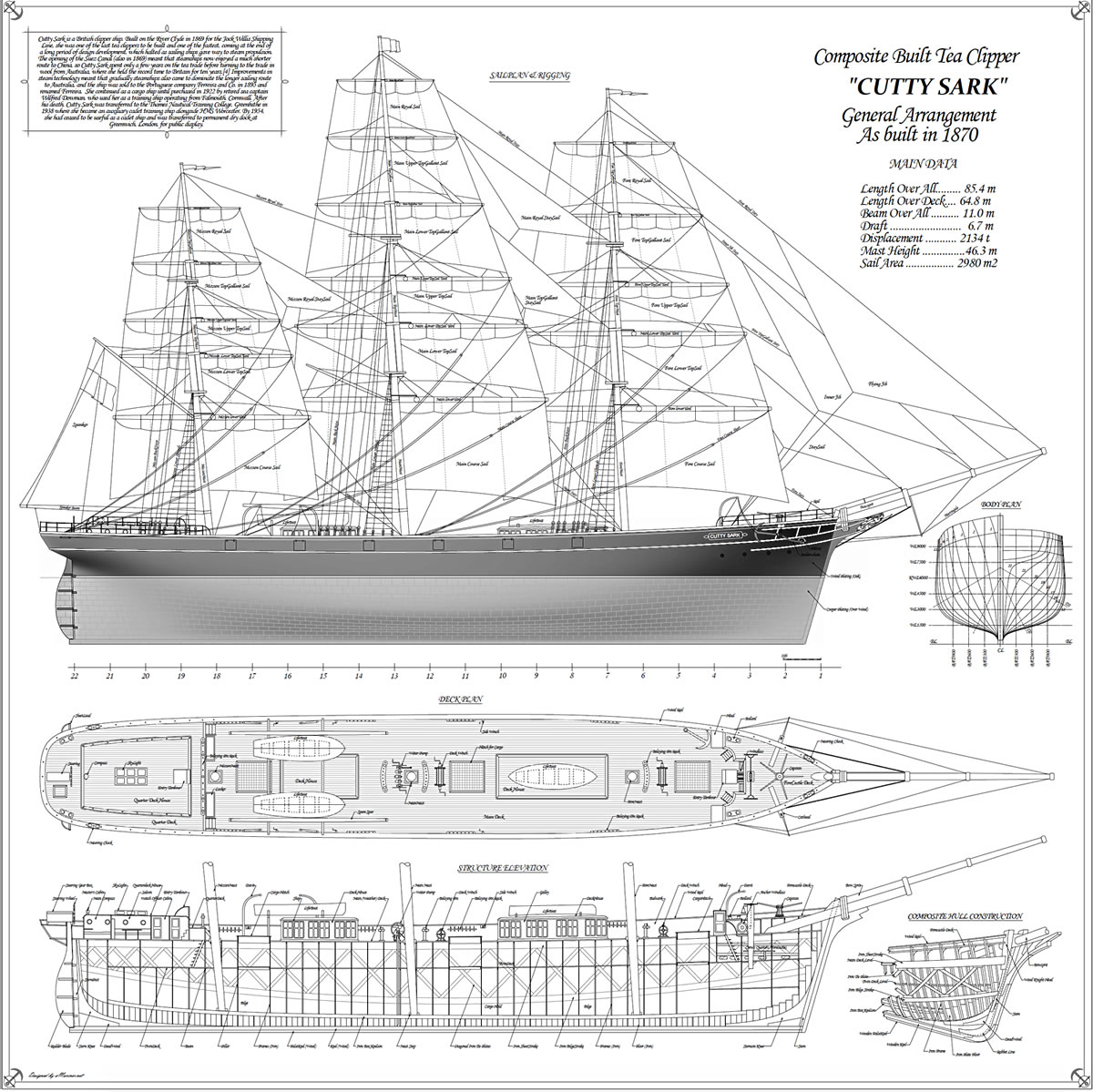

Клипер Катти Сарк (Cutty Sark)
Настенное пано, картина 2,5х2,5м для украшения интерьера помещений. Высокое качество печати.
|
Чертеж легендарного чайного клиппера Катти Сарк (Cutty Sark). Файл высокого качества печати, может быть распечатан на баннерной пленке/ткани в размере до 2,5х2,5м. Может быть использован как настенный чертеж, картина для оформления интерьеров фойе залов, кафе-ресторанов и жилых помещений.
На чертеже подробно отражено устройство судна, конструкция корпуса клиппера, состав парусного вооружения, теоретический чертеж корпуса и основные характеристики корабля. Имеется также историческая справка данного судна. |
| |
| Построить самодельную яхту, катер или лодку в состоянии любой человек с руками на месте и здравым смыслом в голове. Но для постройки всякого судна нужны чертежи - проект, адаптированный для самостоятельной постройки малого судна любителем. Проект судна, его состав, это набор документов - конструктивные, сборочные, деталировочные, подробные рабочие чертежи яхты, катера или лодки, схемы, расчеты, спецификации, инструкции по постройке яхты и проч. Проекты яхт и катеров, предлагаемые на сайте, содержат всю необходимую информацию для самостоятельной постройки вашего судна своими руками. Осуществляется конструкторское сопровождение проекта, консультации по технологии постройки самодельной яхты до ее окончания и дальнейшей эксплуатации, что очень важно, особенно для строителей лодок без опыта. Вы также можете заказать у нас индивидуальный проект яхты, катера или лодки. Информацию о том как построить яхту, катер или лодку самостоятельно см. на сайте amariner.net |
